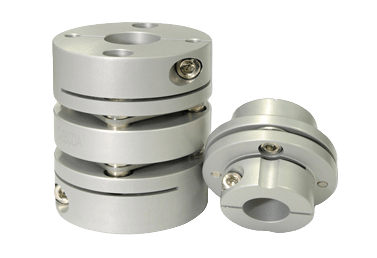

Disk Coupling
| Использование (◎ … Соответствие ○ … Среднее) | |
|---|---|
| Универсальный двигатель | — |
| Шаговый двигатель | ◎ |
| Серводвигатель | ◎ |
| (Детектор) Кодировщик | — |
Характеристики:
- Гибкая металлическая пружинная муфта для передачи крутящего момента и угла поворота
- Диск из нержавеющей стали допускает эксцентричное, угловое и осевое перемещение.
- Характеристики нормального и обратного вращения одинаковы.
- Высокая отзывчивость с высокой жесткостью на кручение
- Наиболее подходящая муфта для серводвигателей

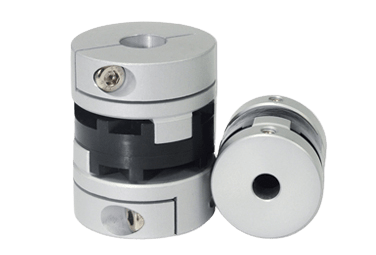

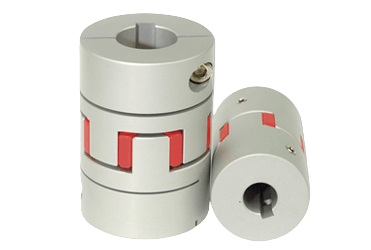

Jaw Coupling
| Использование (◎ … Соответствие ○ … Среднее) | |
|---|---|
| Универсальный двигатель | ◎ |
| Шаговый двигатель | ◎ |
| Серводвигатель | ◎ |
| (Детектор) Кодировщик | ◎ |
Характеристики:
- Муфта с простой конструкцией, собираемой запрессовкой, с элементом между двумя ступицами.
- Передает нулевой люфт при активации предварительного давления на элемент
- Превосходная гибкость поглощает эксцентриситет, углы отклонения и крутильные колебания
- Характеристики нормального и обратного вращения одинаковы
- Обеспечивает электрическую изоляцию
Helical Gear Coupling
| Использование (◎ … Соответствие ○ … Среднее) | |
|---|---|
| Универсальный двигатель | — |
| Шаговый двигатель | ◎ |
| Серводвигатель | ◎ |
| (Детектор) Кодировщик | ◎ |
Характеристики:
- Полностью интегрированная конструкция муфты с длинной спиральной канавкой в цилиндрическом материале
- Пластинчатая пружина, выполненная из длинной канавки, допускает эксцентричное, угловое и осевое перемещение.
- Характеристики нормального и обратного вращения одинаковы
- Демонстрирует высокую жесткость на кручение, низкий момент инерции и высокую чувствительность
- Подходит для соединения с серводвигателями
- Передает нулевой люфт при активации предварительного давления на элемент
Oldham’s Coupling
| Использование (◎ … Соответствие ○ … Среднее) | |
|---|---|
| Универсальный двигатель | ◎ |
| Шаговый двигатель | ○ |
| Серводвигатель | — |
| (Детектор) Кодировщик | — |
Характеристики:
- Эластичная муфта типа Олдхема
- Меньшая нагрузка на ось, поскольку радиальная нагрузка, возникающая при осевом смещении, незначительна
- Ступица и проскальзывание элемента допускают смещение эксцентрика и угла отклонения
- Обеспечивает электрическую изоляцию
- Простая конструкция, легкая сборка
