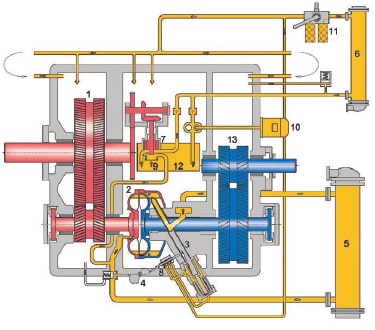

Обозначения деталей с картинки:
- 1-я ступень повышающей передачи
- Гидромуфта
- Черпательная трубка
- Привод
- Радиатор рабочего масла
- Радиатор смазочного масла
- Насос смазочного масла
- Регулирующий вентиль
- Насос рабочего масла
- Доп. масляный насос
- Масляный фильтр смазочного масла
- Внутренний масляный бак
- 2-я ступень повышающей передачи
Характеристики:
- Гидравлическая муфта с регулируемой скоростью интегрирована с двухступенчатой повышающей передачей
- Специально для управления более высокой выходной скоростью с помощью повышающего редуктора как на входе, так и на выходе
- Самонесущая конструкция с горизонтально разъемным корпусом
- Подшипник скольжения для высокоскоростного применения
- Внутренний масляный насос с шестеренчатым приводом
- Оптимизированное пространство за счет комбинации встроенного повышающего редуктора и гидромуфты
- Гашение вибрации
- Легкий запуск двигателя и плавное ускорение большой нагрузки

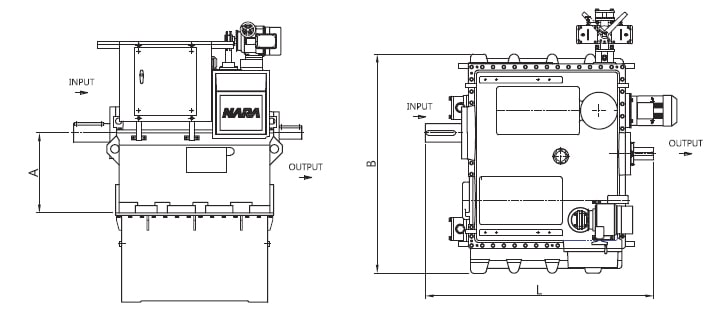

| Размер | A | B | C | D | L | Масса(кгс) |
|---|---|---|---|---|---|---|
| NGC400H | 370 | 550 | 700 | 530 | 1550 | 3900 |
| NGC460H | 420 | 650 | 925 | 550 | 1855 | 4900 |
| NGC500H | 420 | 650 | 1025 | 550 | 1855 | 5600 |
| NGC560H | 520 | 750 | 1125 | 550 | 2200 | 8500 |
| NGC620H | 520 | 750 | 1125 | 550 | 2200 | 9100 |
*Размеры могут быть изменены без предварительного уведомления.
