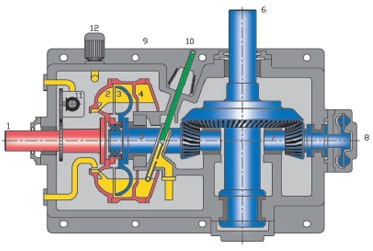

Обозначения деталей с картинки:
- Входной вал
- Насосное колесо
- Турбинное колесо
- Оболочка
- Вал турбо колеса с конической шестерней
- Выходной вал с конической шестерней
- Тормозной вал с конической шестерней
- Гидродинамический тормоз
- Корпус с масляным баком
- Черпательная трубка
- Масляный насос
- Доп. насос смазочного масла
Характеристики:
- Гидравлическая муфта с переменной скоростью и встроенным редуктором
- Редуктор расположен на выходной стороне гидромуфты, доступна коническая или косозубая передача.
- Подходит для крупного инерционного оборудования, например, дробилки, угольной мельницы, колесной мельницы. Низкоскоростные насосы, низкоскоростные вентиляторы и т. Д.
- Гидродинамический тормоз (дополнительно) позволяет быстро замедлить работу тяжелой машины.
- Самонесущая конструкция с горизонтальным разъемным корпусом
- Встроенный шестеренчатый насос для циркуляции масла и внешний вспомогательный масляный насос для смазки
- Оптимизированное пространство за счет комбинации встроенного повышающего редуктора и гидромуфты
