Обозначения деталей с картинки:
- Насосное колесо
- Турбинное колесо
- Оболочка
- Входной вал
- Выходной вал
- Корпус
- Черпательная трубка
- Масляный радиатор
- Масляный бак
Характеристики:
- Несамонесущая конструкция с горизонтально разделенным корпусом
- Внешний масляный насос
- Регулировка скорости 25-100%
- Малые установочные размеры
- Модернизация вентиляторов и насосов

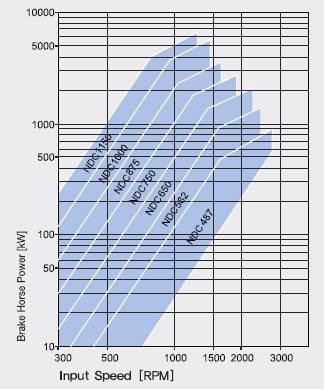

| Размер | A | B | C | D | E | F | G | H | D1(Max) | S1(Max) | D2(Max) | S2(Max) | Масло(л) | Масса(кгс) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NDC487 | 670 | 816 | 766 | 205 | 280 | 500 | 950 | L-(S1+S2) | 110 | 210 | 110 | 210 | 250 | 600 |
| NDC562 | 713 | 860 | 806 | 190 | 340 | 550 | 1070 | 120 | 210 | 120 | 210 | 250 | 700 | |
| NDC650 | 800 | 1030 | 980 | 235 | 360 | 625 | 1170 | 140 | 240 | 140 | 240 | 350 | 900 | |
| NDC750 | 970 | 1140 | 1020 | 253 | 510 | 675 | 1300 | 170 | 300 | 170 | 300 | 350 | 1300 | |
| NDC875 | 1125 | 1325 | 1220 | 372 | 450 | 800 | 1520 | 200 | 350 | 200 | 350 | 550 | 1700 | |
| NDC1000 | 1250 | 1600 | 1500 | 355 | 500 | 920 | 1700 | 200 | 350 | 200 | 350 | 950 | 3100 | |
| NDC1150 | 1420 | 1800 | 1700 | 425 | 570 | 1055 | 1900 | 225 | 350 | 225 | 350 | 1200 | 4400 |
*Размеры могут быть изменены без предварительного уведомления.
**Количество масла указано только для масляного бака гидромуфты вариатора.
(Количество масла для маслоохладителя и масла в трубопроводах не учитывается.)
