Обозначения деталей с картинки:
- Насосное колесо
- Турбинное колесо
- Оболочка
- Входной вал
- выходной вал
- Корпус
- Корпус черпательной трубки
- Черпательная трубка
- Масляный насос
- Всасывающий фильтр
- Масляный радиатор
- Масляный бак
- Дуплексный фильтр
Характеристики:
- Самонесущая конструкция с горизонтально разделенным корпусом
- Простота осмотра и обслуживания
- Внутренний масляный насос
- Подшипник качения с непрерывной смазкой
- Система масляного охлаждения
- Дистанционное и автоматическое управление
- Регулировка скорости 25~100%

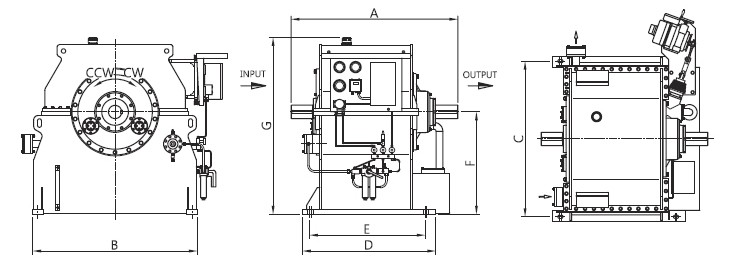

| Размер | A | B | C | D | E | F | G | Масло(л) | Масса(кгс) |
|---|---|---|---|---|---|---|---|---|---|
| NVCH875 | 1750 | 1500 | 1400 | 1140 | 930 | 850 | 1400 | 550 | 2700 |
| NVCH1000 | 1880 | 1855 | 1750 | 1500 | 1300 | 1150 | 1986 | 950 | 4600 |
| NVCH1150 | 1880 | 1855 | 1750 | 1500 | 1300 | 1150 | 1986 | 950 | 5000 |
| NVCH1250 | 2250 | 2160 | 1600 | 2100 | 1950 | 1170 | 2131 | 1250 | 7600 |
| NVCH1250T1 | 2250 | 2160 | 1600 | 2100 | 1950 | 1170 | 2131 | 1250 | 9500 |
*Размеры могут быть изменены без предварительного уведомления.
**Количество масла указано только для масляного бака гидромуфты с регулируемой скоростью. (Количество масла для маслоохладителя и масла в трубопроводах не учитывается.)
