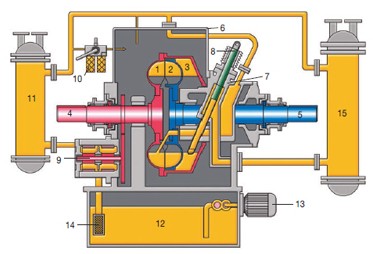

Обозначения деталей с картинки:
- Насосное колесо
- Турбинное колесо
- Оболочка
- Входной вал
- Выходной вал
- Корпус
- Корпус черпательной трубки
- Черпательная трубка
- Масляный насос
- Дуплексный фильтр
- Масляный радиатор для смазочного масла
- Масляный бак
- Доп. насос смазочного масла
- Всасывающий фильтр
- Масляный радиатор для рабочего масла

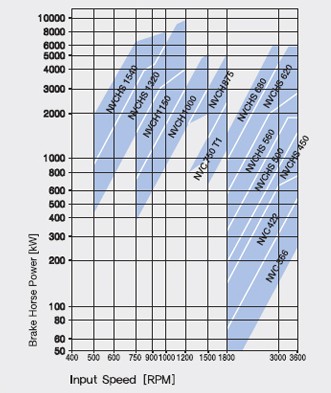

Характеристики:
- Самонесущая конструкция с горизонтально разделенным корпусом
- Подшипники скольжения для работы на высоких скоростях
- Внутренний масляный насос
- Доп. Смазочный насос
- Система охлаждения масла
- Регулировка скорости 25-100%

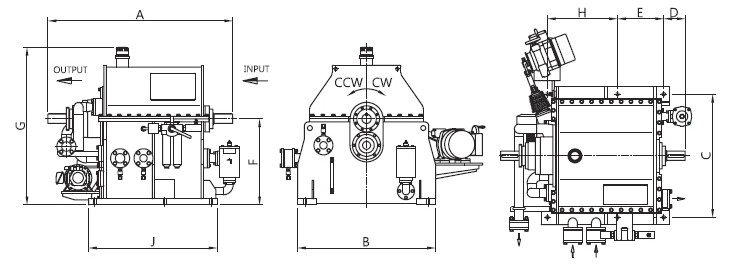

| Размер | A | B | C | D | E | F | G | H | J | Масло(л) | Масса(кгс) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NVCHS450 | 1350 | 1010 | 900 | 155 | 340 | 630 | 1155 | 510 | 940 | 250 | 1700 |
| NVCHS500 | 1500 | 1120 | 1000 | 175 | 375 | 700 | 1281 | 570 | 1045 | 300 | 1920 |
| NVCHS560 | 1750 | 1350 | 1200 | 200 | 485 | 810 | 1450 | 615 | 1200 | 450 | 2450 |
| NVCHS620 | 2050 | 1450 | 1300 | 235 | 560 | 900 | 1600 | 780 | 1800 | 510 | 3840 |
| NVCHS680 | 2200 | 1500 | 1350 | 250 | 575 | 900 | 1600 | 845 | 1850 | 560 | 4700 |
| NVCHS1320 | 3250 | 2050 | 1925 | 325 | — | 1170 | 2250 | 850×3 | 2750 | 1500 | 14000 |
| NVCHS1540 | 3250 | 2050 | 1925 | 325 | — | 1170 | 2250 | 850×3 | 2750 | 1500 | 15000 |
